Immergas DIM A2BT ErP hidraulikai modul(3 db szivattyúval,2db motoros keverőszeleppel)
Az Immergas DIM A2-BT ErP alkalmazható 3, egymástól független rendszer vezérlésére

A 3 zónából 1 radiátoros, míg a másik kettő padló- vagy falfűtéses

Körönként csatlakoztatható a vezérléshez szobatermosztát, így mind időprogramban, mind helyiség hőmérsékletben eltérő zónákat alakíthatunk ki

AZ ÁRVÁLTOZÁS JOGÁT FENNTARTJUK!

Alacsony energiaszintű szivattyúk, elektromos védettség:IPX5DTermékismertető

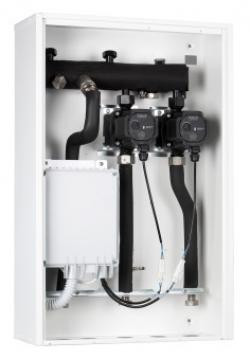

Immergas DIM A2BT ErP hidraulikai modul
Fűtési zóna egységek függetlenített vezérléssel és igény szerinti zóna kiosztással (35kW-IG)
Hidraulikus zóna egység egy direkt és két kevert körhöz
DIM ErP harmadik generációs hidraulikai modulok zárt lemez szekrényben, falra szerelhető (vagy igény szerint falba süllyeszthető) kivitelben Előnyük a kis helyigény - mélységük mindössze 19 cm! - valamint az esztétikus megjelenésük és a könnyű felszerelhetőségük Mindegyik modul tartalmazza a zónák függetlenített vezérlését (zónánkénti szobatermosztát opcióval), a megfelelő számú fűtési keringtető szivattyút és a hőszigetelt hidraulikai váltót a bekötő csövekkel és csatlakozókkal, valamint az ABT és A2BT változat esetében a motoros keverőszelepet és integrált időjárásfüggő szabályozást Ezekkel a DIM egységekkel szinte bármilyen szabályozási igény megoldható, mivel korlátlan számban összeköthetőek! A továbbfejlesztett elektronikának köszönhetően a DIM ErP egységeket Immergas Superior ErP vagy Hercules Condensing ErP gázkészülékkel üzemeltetve az egyes zónák időjárásfüggő szabályozásának működéséhez egy érzékelő csatlakoztatása is elegendő Az egységek alacsony energia szintű szivattyúval felszereltek

Műszaki adatok:
Legnagyobb megengedett nyomás a fűtési rendszerbenbar3
Legnagyobb megengedett fűtővíz hőmérséklet°C90
Fűtővíz hőmérséklet szabályozási tartomány keverőszelepes fűtőkör esetén°C25–50
vagy 35–75
Fűtővíz hőmérséklet biztonsági határa keverőszelepes fűtési kör esetén°C55
Az egység víztartalmaliter1,9
Szivattyú szállítónyomása 1000 l/h térfogatáram mellett a direkt fűtési körbenkPa29,2
Szivattyú szállítónyomása 1000 l/h térfogatáram mellett a keverőszelepes fűtési körben nyitott szelep eseténkPa30,3
Névleges elektromos teljesítményfelvételW135
Elektromos védettségIPX5D
Készülék tömege (víz nélkül)kg23,2
Méretek:
Befoglaló és csatlakozó méretek



Jelmagyarázat

RCVisszatérő vezeték (kazán felé) (G 3/4”)
MCElőremenő vezeték (kazán felöl) (G 3/4”)
VElektromos csatlakozás
XFurat falra rögzítéshez

DIM A2BT ErP
AMagas hőmérsékletű zóna visszatérő ág (G 3/4”)
B1 keverőszelepes zóna visszatérő ág (G 1”)
C2 keverőszelepes zóna visszatérő ág (G 1”)
D1 keverőszelepes zóna előremenő ág (G 1”)
E2 keverőszelepes zóna előremenő ág (G 1”)
FMagas hőmérsékletű zóna előremenő ág (G 3/4”)
